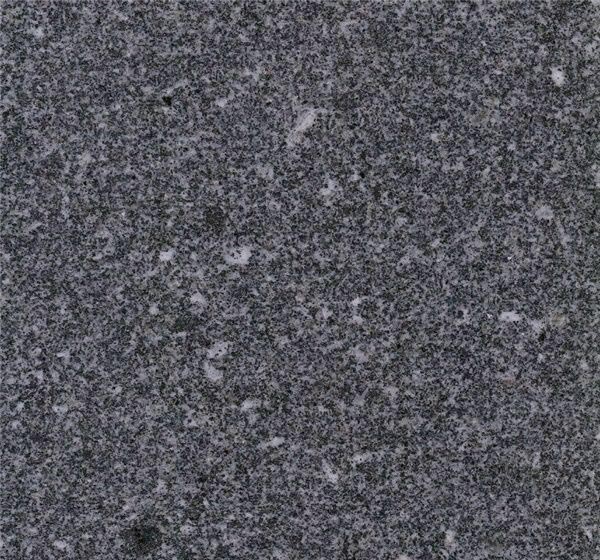

O teste de resistência ao gelo é conduzido de acordo com a Norma EN 12371 e no caso vertente, consistiu em submeter 6 provetes cúbicos de 7,0 cm de aresta a 25 ciclos de congelação-descongelação entre as temperaturas extremas de -12,5ºC (em câmara frigorífica) e 20ºC (imersos em água), cada ciclo tem a duração de 12 horas. 0 resultado do ensaio de compressão simples sobre os provetes após completado o teste, é a média dos valores individuais obtidos e é dado em MPa ou Kg/cm2.
Considera-se que o material não é afectado por gelividade se o valor obtido não difere em mais de 20% relativamente à média obtida para os provetes da mesma rocha, no estado seco. Em complemento, procede-se à apreciação macroscópica dos efeitos do mesmo teste sobre a estrutura e a cor dos provetes.

Prescrito na Norma EN 12372, utilizando 10 provetes prismáticos (no caso 5x10x30 cm) e exprimindo o resultado médio obtido em MPa ou Kg/cm2.

Utilizaram-se 6 provetes cúbicos de 7 cm de aresta, tendo-se procedido de acordo com o estabelecido na Norma EN 1936. É apresentada a média dos valores obtidos em Kg/m3.

Os provetes destinados à determinação anterior foram utilizados para o cálculo da absorção de água à pressão atmosférica, segundo o procedimento indicado na Norma EN 13755 e o respectivo resultado médio foi expresso em % do peso do provete seco.

Trata-se de um ensaio que se correlaciona com os anteriores e é executado de acordo com a Norma EN 1936. A porosidade aberta é definida como o volume de água absorvida pelo provete, expresso em % do volume deste, sendo apresentada uma média dos valores obtidos.

Este valor foi determinado em três provetes talhados ortogonalmente, correspondendo dois deles às duas direcções rectangulares principais do plano de efeito ornamental mais favorável. 0 intervalo de temperaturas a que se refere a medição é 20ºC a 80ºC (ver EN 14581), sendo a dilatação linear térmica medida por intermédio de um dilatómetro Adamel-Lhomargy de grande precisão.
É dado a conhecer o valor máximo obtido, expresso em n.10-6 /ºC.

O ensaio de desgaste foi, inicialmente, efectuado na máquina Amsler-Laffon sobre 4 provetes prismáticos de dimensões 6 x 6 x 3 cm, em conformidade com o disposto na Norma NP-309. Como resultado do ensaio, o qual exprime a diminuição de espessura dos provetes no final de um percurso de 200 metros, tomou-se a média (em mm) dos desgastes obtidos para cada provete. Actualmente a metodologia utilizada (desgaste Capon) é uma das consagradas na EN 14157 e consiste em submeter 6 provetes de15x15x3 cm a abrasão por fricção com um disco rotativo de aço e um abrasivo normalizado. O desgaste Capon correspondente à medida da corda da calote produzida, em mm.

Submetem-se a este ensaio 4 placas de dimensões 20 x 20 x 3 cm, talhadas segundo os planos de utilização mais comum. Cada provete é colocado sobre um leito de areia com 10 cm de espessura e sofre o impacto de uma esfera de aço de 1 Kg que é deixada cair de alturas sucessivamente maiores, intervaladas de 5 cm, até à ruptura (EN 14158). O resultado, entendido como altura mínima de queda à qual ocorre a ruptura da placa, é a média dos valores obtidos para cada um dos provetes e exprime-se em joules ou em cm.

A caracterização mineralógica e petrográfica das rochas ornamentais contribui para o conhecimento e justificação do comportamento tecnológico de cada tipo de rocha, bem como para a detecção de causas penalizadoras da sua qualidade -defeitos microestruturais, presença de minerais alterados e/ ou facilmente alteráveis, etc. De cada exemplar foram estudadas, ao microscópio polarizante, lâminas delgadas talhadas segundo as 3 faces principais de um provete cúbico, com especial incidência sobre:

Forma e tamanho dos cristais;
Composição mineralógica: minerais essenciais e acessórios;
Presença de minerais alterados;
Observações de índole microestrutural. Por cada tipo de rocha apresentam-se microfotografias onde se podem reconhecer os aspectos texturais acima mencionados, bem como se apresenta a composição mineralógica resultante das determinações efectuadas por microscopia, complementadas com uma estimativa semi-quantitativa por difracção de raios-X.

Como último elemento de caracterização, referem-se os resultados do doseamento dos elementos maiores constituintes das rochas estudadas, obtidos por análise química clássica. Unicamente o teor em C02 das rochas carbonatadas, por ultrapassar o limite de sensibilidade do método usual, foi calculado saturando como carbonatos os teores em CaO e MgO obtidos.
